ALU klizni sistemi

Moderan dizajn i mnogo svjetlosti s odličnom toplinskom izolacijom

Aluminijski sistemi Schüco svojom vrhunskom toplinskom izolacijom, modernim dizajnom, visokom kvalitetom izvedbe, čvrstoće i nosivosti među najboljim  su aluminijskim sistem ima na tržištu. MK CONSTRUCTION ovlašteni je zastupnik i partner za Schüco aluminijske sisteme. Za sva pitanja i informacije o Schüco aluminijskim sistemima rado vam stojimo na raspolaganju.


SCHÜCO ASS 50

Sistem ASS50 koristi se za izradu kliznih vrata i fiksnih stijena. To je sistem profila s prekinutim toplinskim mostom, osnovne ugradbene dubine dovratnika 120 mm, krila 50 mm.

S obzirom na tip okova razlikujemo samo klizne, te podizno-klizne sisteme. Profili su u oba slučaja isti, a brtvljenje se razlikuje utoliko što je kod kliznih sistema brtvljenje ostvareno s pomoću tzv. četkica od poliflora, a kod podizno-kliznih s pomoću standardne EPDM brtve. Podizno-klizni sistem ima bolja toplinska svojstva od kliznog. Ukupni koeficijent prolaza topline može doseći vrijednost od Ud=ca 1.8 W/m2K, uz uporabu odgovarajućeg stakla.

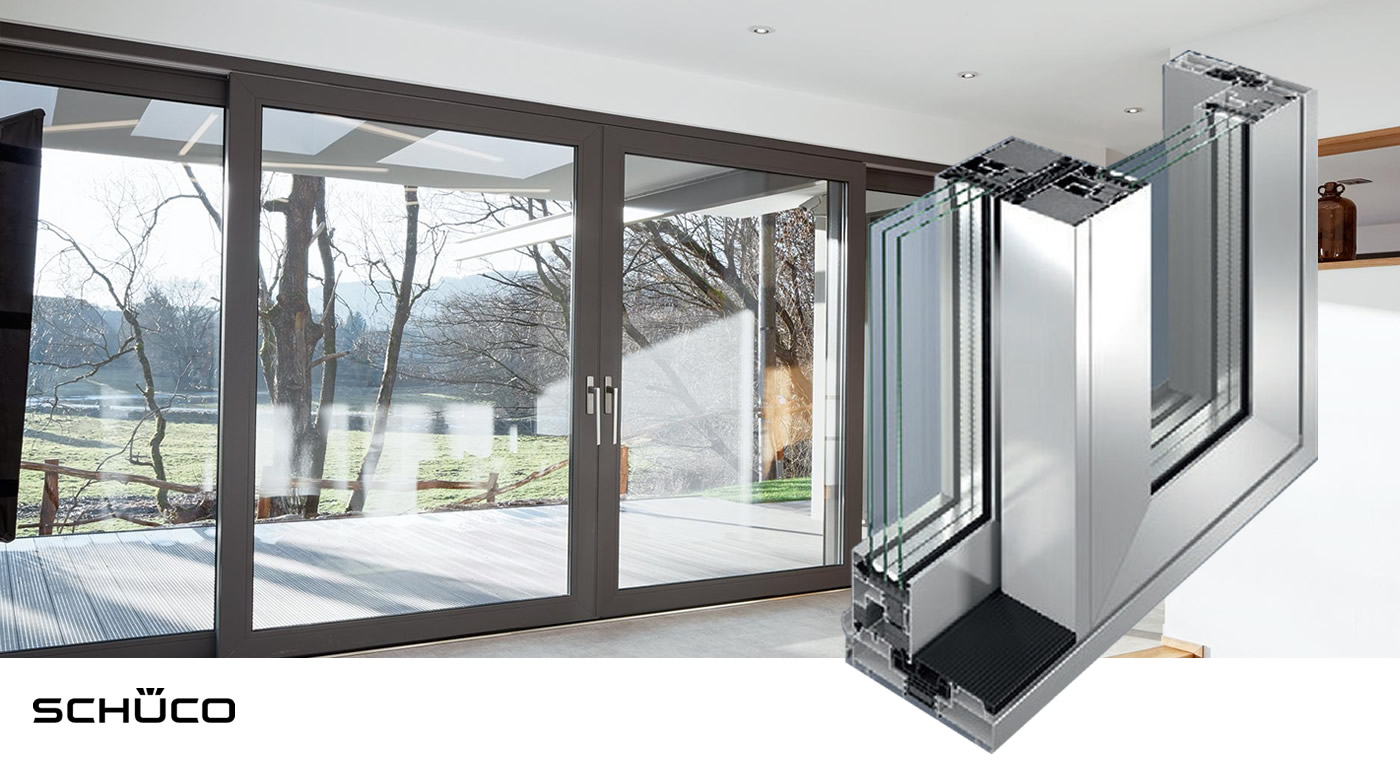

SCHÜCO ASS 70.HI

Podizno klizna aluminijska stijena Schüco ASS 70.HI
Baziran na 1-, 2- i 3 – žlijebim okvirima, mogu se sa Schüco ASS 70.HI graditi velike širine otvaranja sa izvanrednom praktičnošću rukovanja. To je idealno za primjenu kao kvalitetno sistemsko rješenje u prostoru građevina i luksuznoj stanogradnji.
Opcionalno opremljen sa praktičnom tehnologijom Schüco SmartStop i Schüco SmartClose, osigurava Schüco ASS 70.HI jednostavno i sigurno rukovanje pokretnim krilima.
Sistem ASS 70.HI upotrebljava se za izradu kliznih prozora, vrata i fiksnih stijena. To je sistem  profila s prekinutim toplinskim mostom, osnovne ugradbene dubine dovratnika 160 mm, krila 70 mm.

Toplinsku izolaciju osiguravaju:
Ugradbena dubina krila 70 mm
umeci od izolativnog materijala ugrađeni unutar stega, koji prekidaju toplinske tokove, tj. cirkulaciju zraka unutar stega
Spojni profil krila sadržava komoru sa zrakom
Vanjska i unutarnja brtva stakla posebno su konstruirane tako da prekidaju toplinske tokove u komori stakla.

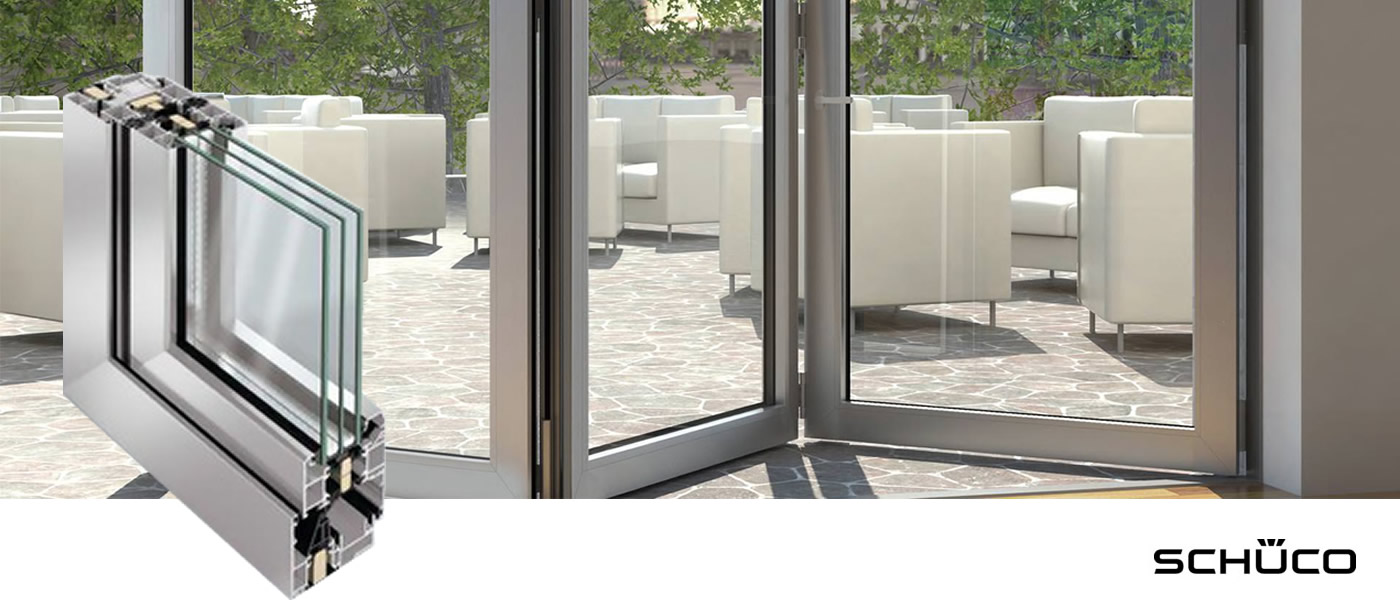

SCHÜCO  ASS80


Sistem ASS 80 FD.HI se koristi za izradu harmo vrata. To je sistem profila sa prekinutim toplinskim mostom, osnovne ugradbene dubine 80 mm, minimalne vidljive širine dovratnika 73 mm.

Prekid toplinskog mosta postiže se pomoću politermidnih (PT) stega koje omogućuju površinsku obradu prije ugradnje u profil, ili poliamidnih (PA) koje omogućuju površinsku obradu nakon ugradnje u profil. Dodatna toplinska izolativnost se postiže sistemskim ulošcima od izolativno-pjenastog materijala u srednjoj komori profila, koji smanjuju izmjenu topline konvekcijom. Sistem je kompatibilan i omogućuje ugradnju u fasadne sisteme FW 50+, FW 50+ SG, FW 60+, FW 60+ SG, te njihove varijante. Moguće je kombiniranje i sa kompatibilnim sistemima Jansen.

Brtvljenje na mjestu spoja dvaju krila izvedeno je priljubnim dvokomornim brtvama, a na mjestu zaokretnog krila- srednjom brtvom.

Prag može biti izveden u dvije razine-klasično sa nižim vanjskim podom i gumenom brtvom, te upušten u pod. Upušteni prag viri samo 4 mm, ali se mora koristiti na mjestima zaštićenim od direktnog utjecaja kiše i vjetra. Širina sklopljenih krila uza zid iznosi 175 do 360 mm, sistemski riješena ugradnja Z i OZ krila u harmo krila (slika 1.).

Schücov sustav kontrole kvalitete dopušta ugradnju isključivo originalnog Schüco okova. Svaki profil je statički potpuno definiran, što znači da postoje podaci o njegovim vrijednostima I x i I y . Detalji učvršćenja – gornji, donji, bočni, sa drugim sistemom- sistemski su rješeni.

Karakteristike sistema:
 kvaliteta materijala, DIN EN 573:: EN-AW 6060.
 max. debljina stakla: 57 mm
 debljina stijenke profila: 2,2 mm
moguće vrste otvaranja: unutra i van, ugradnja jednokrilnog i dvokrilnog zaokretnog krila
max. veličine krila:
0-8 m 1200×3000 mm
8-20m 1200×2600 mm
20-100m 1200×2300 mm
materijal za brtvljenje (EPDM) DIN 7863
površinska obrada DIN 17611
kontrola kvalitete DIN EN ISO 9001
